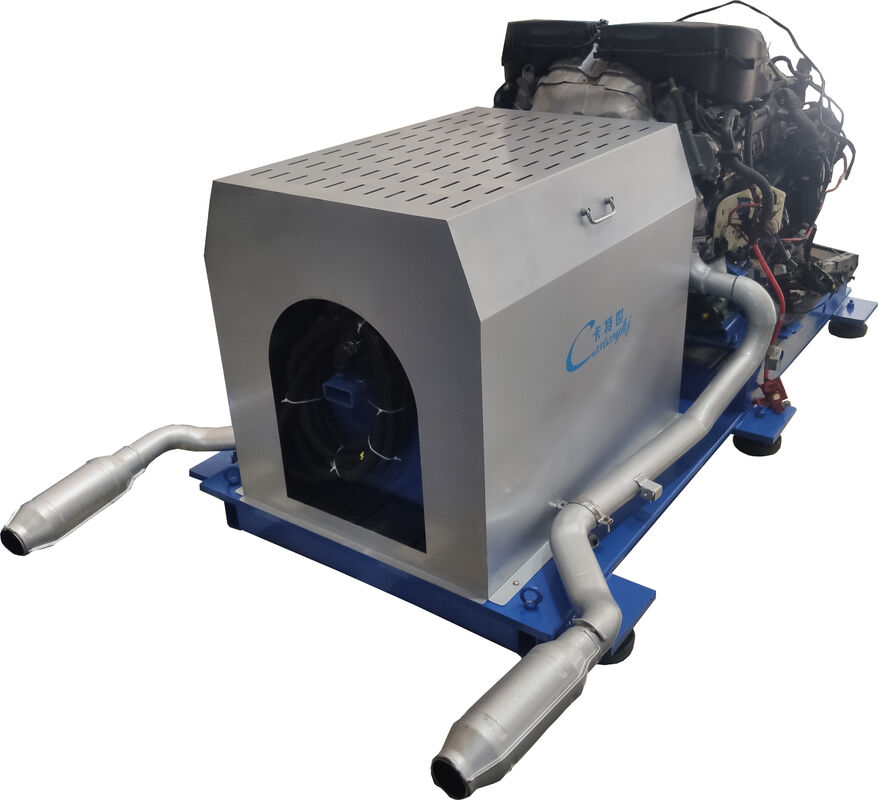

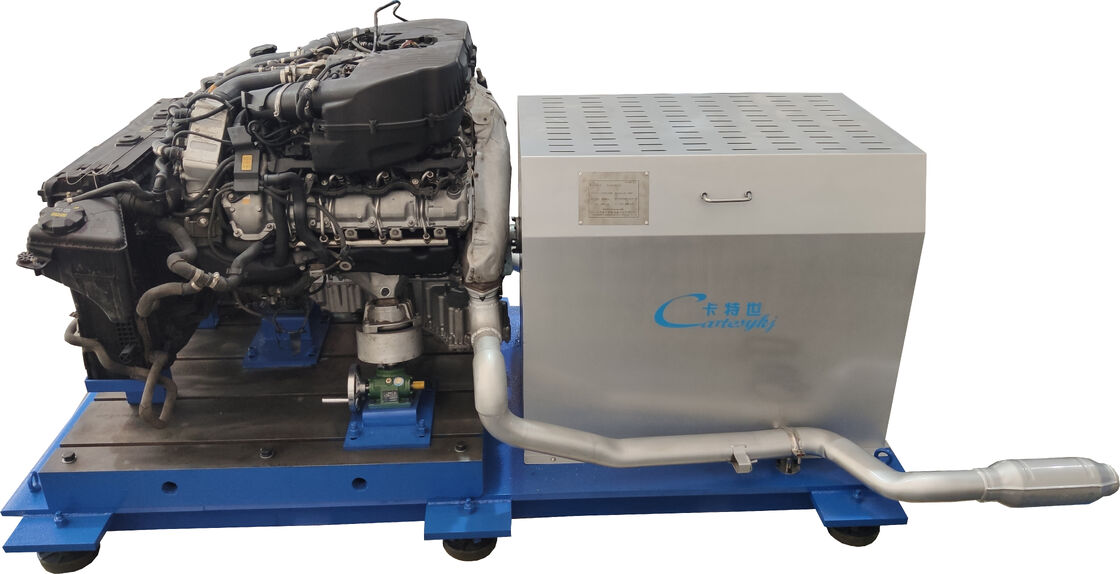

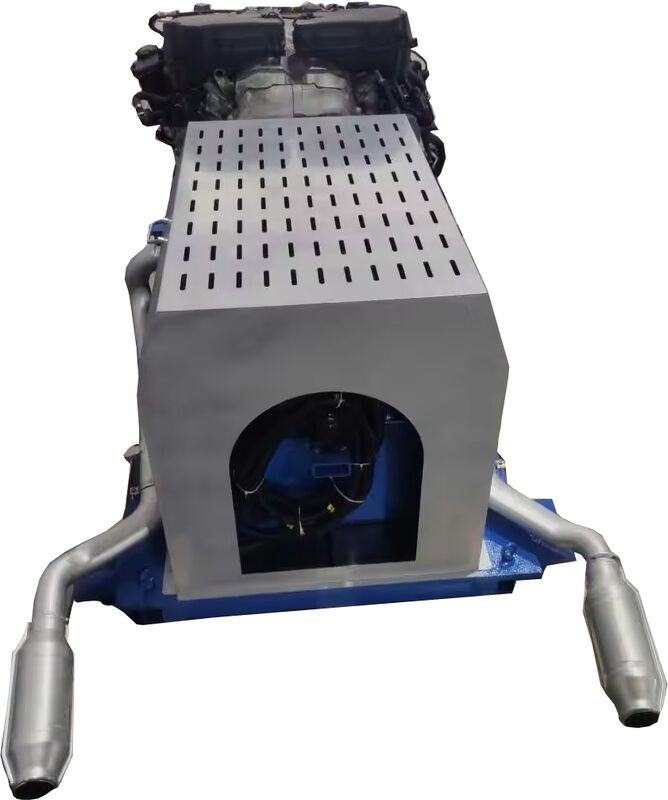

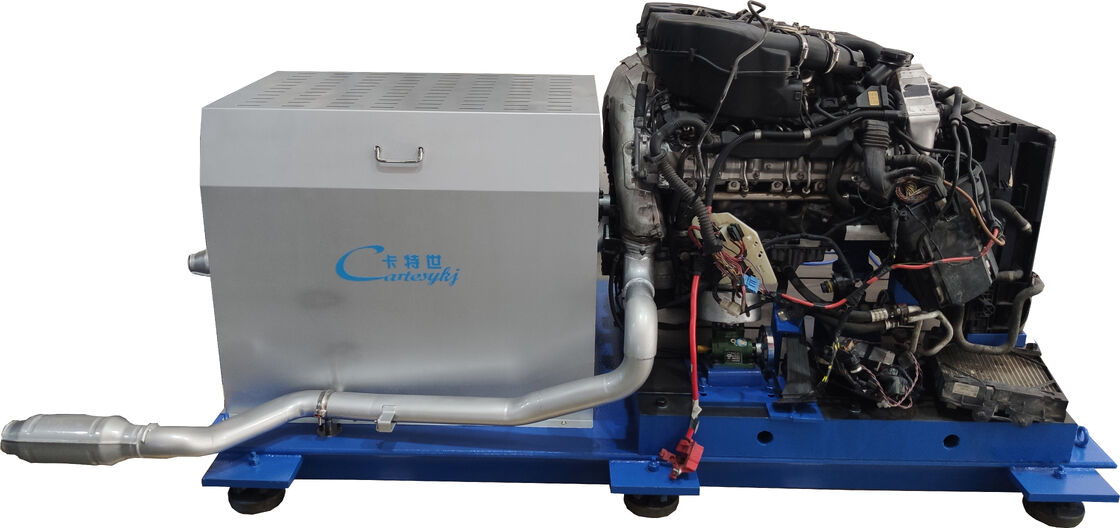

Dinamometro per macchine banco prova motori per veicoli Cartesy con potenza di assorbimento nominale di 1000P, precisione di coppia di ± 0,2% FS e test bidirezionali

Il dinamometro del motore dell'automobile Cartesy è progettato per misurare la potenza effettiva dei motori dei veicoli e valutare l'efficienza dei macchinari di trasmissione.Come soluzione avanzata di prova della potenza di carico, questo banco di prova del motore trova ampie applicazioni in ricerca, ispezione della qualità, produzione, manutenzione e servizi.

• Ampia gamma di prove per una valutazione completa delle prestazioni
• Capacità di prova bidirezionale per applicazioni versatili
• Alta velocità di rotazione ammissibile con precisione eccezionale
• Momento di inerzia basso per prestazioni di risposta
• Altezza di misurazione (± 0,2% di misurazione della coppia FS)
• Risposta rapida a cambiamenti improvvisi di carico
• Ideale per banchi di prova a controllo automatico
• con una lunghezza massima di 20 mm o più

Il sistema di dinamometro motore CARTESY comprende:

• Software di misurazione e controllo professionale
• Sistema di controllo intelligente
• Unità di dinamometro di corrente di vortice
• Sistema di assistenza al conducente
• Gabinetto di controllo dedicato
• Accessori di supporto completi

L'unità di corrente vorticale è costituita da statore, rotore, bobine elettromagnetiche ed elettromagneti su entrambi i lati.Funziona in base ai principi elettromagnetici in cui vengono generate correnti di vortice quando un conduttore magnetico in movimento taglia le linee magnetiche di forza, creando resistenza e coppia.

Quando la corrente elettrica scorre attraverso gli elettromagneti, viene generato un campo magnetico.trasformazione di energia elettrica in energia termicaQuesto calore viene dissipato nell'aria dal ventilatore di raffreddamento del rotore, creando una resistenza senza attrito tra lo statore e il rotore.

Dove:
N ¢ carico, unità: Newton (N)
n Velocità di rotazione, unità: r/min

Dove:
N ¢ carico, unità: Newton (N)
L L

Nota:Per un calcolo rapido e conveniente della potenza di frenatura utilizzando le letture di misurazione della forza del dinamometro, si adotta una lunghezza del braccio di peso di 0,9738 metri o il suo multiplo semplice.1 kg di peso corrisponde al valore di visualizzazione di 10 N o al suo multiplo, confermando la lunghezza del braccio calcolata come 0,95493 metri.
