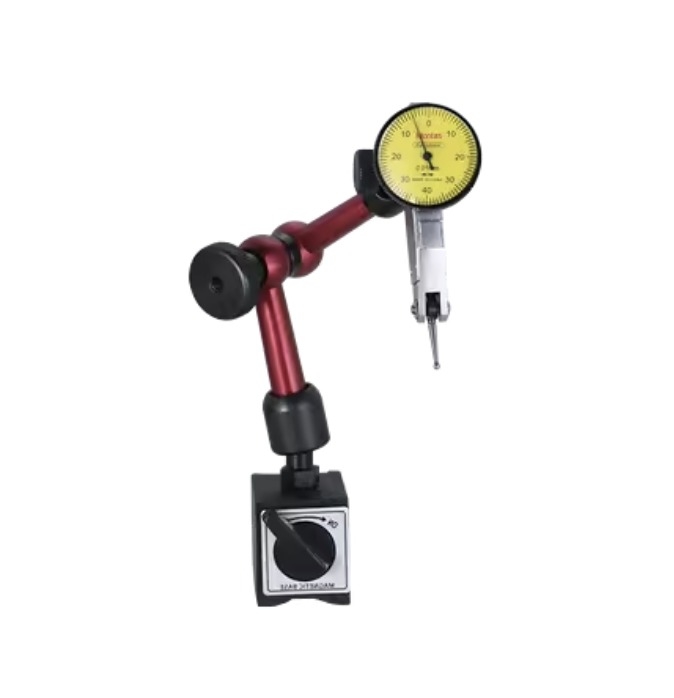

Comparatore a quadrante per la calibrazione del tester di scorrimento laterale
Panoramica del prodotto
Un comparatore a quadrante è uno strumento di misurazione dello spostamento meccanico di alta precisione, comunemente utilizzato per la calibrazione dei tester di scorrimento laterale. Misura il leggero spostamento laterale della piastra di scorrimento in condizioni di carico statico, consentendo agli utenti di valutare se il tester presenta errori di offset e di verificare l'accuratezza delle uscite dei sensori. Viene tipicamente utilizzato in combinazione con piastre di calibrazione standard, piattaforme di calibrazione o dispositivi scorrevoli.
Perché la calibrazione è necessaria
Assicurare l'accuratezza dei test
I tester di scorrimento laterale vengono utilizzati per valutare lo stato di allineamento delle ruote anteriori di un veicolo (ad esempio, angolo di convergenza o campanatura). Risultati dei test imprecisi possono portare a errori di valutazione sulle prestazioni di sterzata di un veicolo, compromettendo sia la sicurezza che la conformità.
Conformarsi agli standard normativi e di qualità
Secondo gli standard nazionali per le ispezioni dei veicoli (ad esempio, GB21861 in Cina), i tester di scorrimento laterale devono essere calibrati periodicamente per garantire che i valori di scorrimento misurati rientrino nell'intervallo di errore accettabile (tipicamente ±1 m/km o ±0,5 m/km).
Verificare la linearità e la stabilità del sensore
Confrontando lo spostamento fisico mostrato dal comparatore a quadrante con il valore di scorrimento visualizzato dal sistema, gli utenti possono determinare se l'uscita del sensore subisce deriva dello zero o errori di scala.
Come usare
1. Preparazione
Pulire la superficie del tester di scorrimento laterale per garantire che la piastra o la guida scorrevole si muova liberamente.
Installare la piastra di scorrimento standard o il blocco di calibrazione sul meccanismo a rulli del tester.
Montare il comparatore a quadrante sul bordo della piattaforma o su un supporto di calibrazione, assicurandosi che la punta dell'indicatore entri in contatto con il lato della piastra scorrevole con un precarico appropriato (tipicamente inferiore a 0,1 mm).
2. Fasi di calibrazione
Azzeramento del quadrante: regolare il comparatore a quadrante a zero allineando la punta con la piastra di calibrazione sotto un leggero precarico.
Far scorrere la piastra: spingere lentamente la piastra di scorrimento per simulare il movimento di una ruota del veicolo che passa sul tester (tipicamente ±10 mm di corsa).
Registrare lo spostamento: registrare simultaneamente il valore dello spostamento meccanico (in mm) mostrato dal quadrante e il valore di scorrimento (in m/km) visualizzato sul sistema del tester di scorrimento laterale.
Convertire e confrontare: convertire la lettura del quadrante in un valore di scorrimento (m/km) e confrontarlo con la lettura del sistema per calcolare eventuali deviazioni.
Regolare se necessario: se l'errore supera la tolleranza consentita, ricalibrare l'uscita del sensore, il fattore di scala del software o i parametri del modulo di controllo.
Note
Il comparatore a quadrante deve essere verificato con un blocco di calibro certificato o da un'agenzia metrologica accreditata prima dell'uso (precisione tipica: 0,01 mm).
La piastra di calibrazione deve muoversi senza intoppi senza inceppamenti o attriti eccessivi per garantire risultati accurati.
Si consiglia la calibrazione regolare ogni 6-12 mesi e i registri di calibrazione devono essere adeguatamente documentati.
Un sensore di spostamento laser o un comparatore digitale possono essere utilizzati anche per la verifica incrociata, se necessario.
Set di calibrazione consigliato
1 × Comparatore a quadrante a leva (intervallo 0–1 mm, risoluzione 0,01 mm)
1 × Piastra di scorrimento di calibrazione standard
1 × Supporto di montaggio o braccio di calibrazione
1 × Foglio di registro di calibrazione (modello Excel)
