Manichino di peso supporto di taratura per il tester dei freni a rulli

Staffa di calibrazione per pesi Cartesykj per banco prova freni a rulli

Panoramica del prodotto

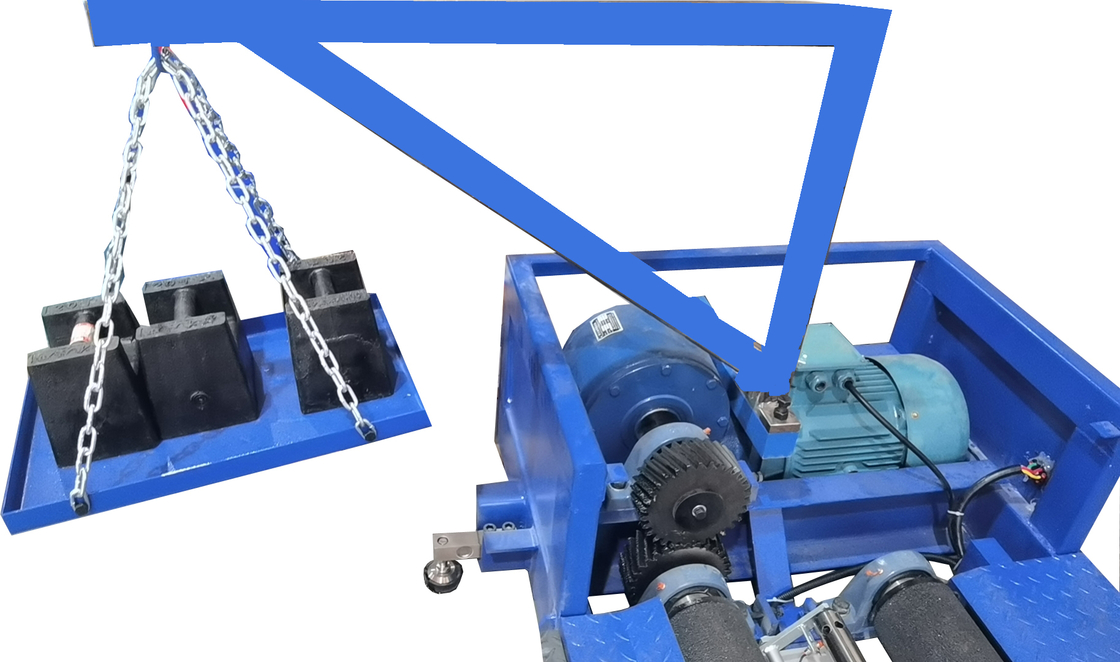

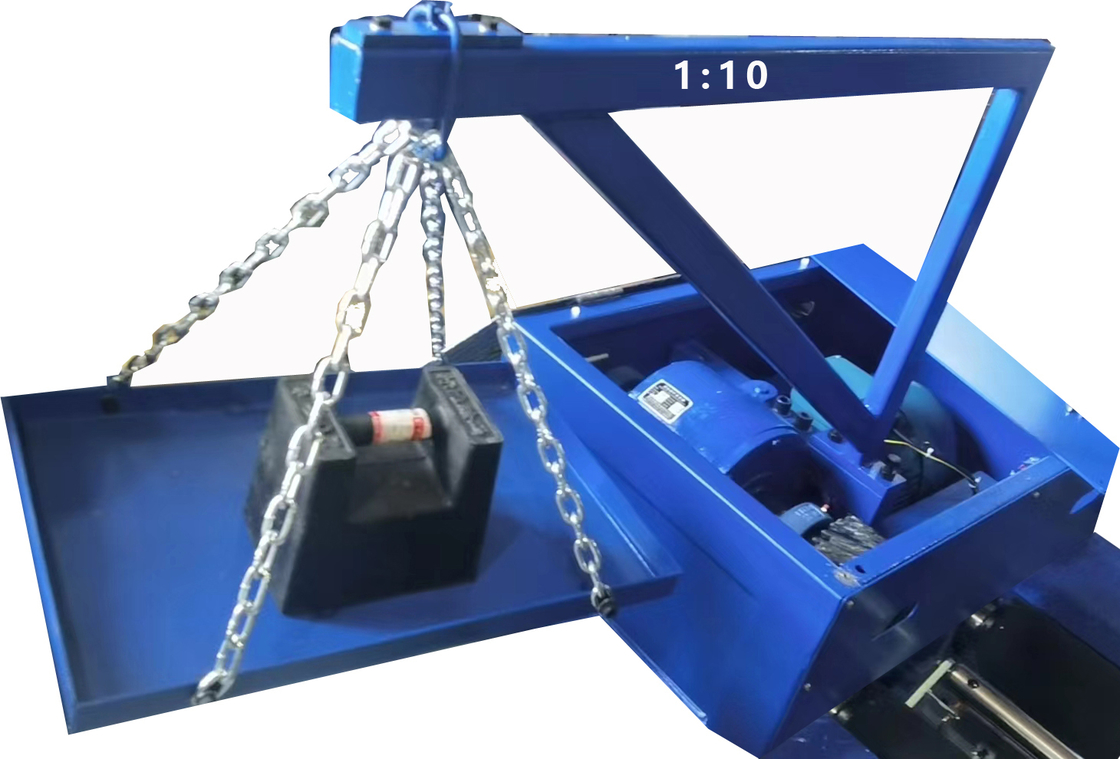

La staffa di calibrazione per pesi è un dispositivo di supporto specializzato progettato per l'uso con pesi fittizi standard durante la calibrazione dei banchi prova freni a rulli. Assicura il posizionamento preciso e stabile dei carichi di peso sui rulli di prova per simulare i carichi effettivi sugli assi, consentendo una calibrazione accurata dei sistemi di misurazione della forza frenante. Questa staffa è essenziale per applicare carichi coerenti e ripetibili senza danneggiare l'apparecchiatura o compromettere la sicurezza.

Caratteristiche principali:

Compatibile con vari tipi di pesi fittizi (ad esempio, blocchi da 100 kg, 200 kg)

Struttura in acciaio resistente con trattamento superficiale antiscivolo

Facile allineamento con i centri dei rulli

Design regolabile o a posizione fissa per diverse dimensioni di rulli o corsie di prova

Dotata di blocchi di sicurezza, maniglie o scanalature di guida per un funzionamento sicuro ed efficiente

Come usare
1. Preparazione

Spegnere il banco prova freni a rulli e assicurarsi che i rulli siano puliti e asciutti.

Confermare che il banco prova rulli sia in modalità calibrazione o manutenzione.

2. Posizionare la staffa

Posizionare la staffa di calibrazione sopra o accanto ai rulli in base al progetto del sistema di prova.

Assicurarsi che la staffa sia saldamente in posizione e non si sposti durante l'applicazione del peso.

3. Caricare il peso fittizio

Posizionare con cura il peso fittizio designato (ad esempio, 500 kg equivalenti in blocchi modulari) sulla staffa.

Allineare il peso fittizio sopra il centro della zona di contatto del rullo per simulare il carico sull'asse.

4. Avviare il test di calibrazione

Attivare il programma di calibrazione del banco prova rulli.

Il sistema rileverà il carico simulato sull'asse e la risposta della forza frenante.

Registrare l'uscita della forza frenante e confrontarla con i valori previsti in base al carico noto.

5. Analizzare e regolare

Se si osservano deviazioni oltre la tolleranza consentita (ad esempio, ±3% di deviazione della forza), ricalibrare i sensori di forza o i parametri di scala del software di conseguenza.

Ripetere il test per confermare la coerenza.

Perché la calibrazione è necessaria
1. Garantire l'accuratezza dei test dei freni
I banchi prova freni a rulli valutano la forza frenante di ogni asse. La calibrazione utilizzando pesi standard assicura che i sensori misurino correttamente la forza frenante rispetto al carico sull'asse, prevenendo risultati falsi positivi/negativi.

2. Soddisfare i requisiti legali e normativi
Molti standard nazionali di ispezione dei veicoli (ad esempio, GB21861 in Cina, EU 2014/45) richiedono la verifica periodica dell'accuratezza della misurazione della forza frenante. L'utilizzo di pesi fittizi e staffe calibrati garantisce la conformità.

3. Convalidare la linearità e le prestazioni dei sensori
La calibrazione con carichi noti aiuta a rilevare eventuali derive, non linearità o errori meccanici nei sensori o nel software del banco prova freni, garantendo la stabilità della misurazione a lungo termine.

4. Costruire la fiducia nei test e la tracciabilità
Una calibrazione adeguatamente documentata utilizzando pesi e staffe certificati fornisce prove tracciabili delle prestazioni del sistema. Questo è particolarmente importante per le stazioni di ispezione, le verifiche governative e i registri di controllo qualità.

Kit consigliato
1 × Staffa di calibrazione per pesi fittizi (acciaio, tipo regolabile/fisso)

1 × Set di pesi fittizi (blocchi configurabili da 100 kg a 500 kg)

1 × Manuale di istruzioni per la calibrazione

1 × Scheda di registrazione della calibrazione (formato Excel o stampato)

Opzionale: Certificato di verifica del carico certificato
